特点

逆流式冷却塔与横流式冷却塔底座面积不同，提供了另一种布局选择。空间有限或受限制时，具有较小底座面积的逆流式冷却塔能很好地适应场地要求。除了占地面积小之外，逆流式冷却塔安装后的重量也较轻。此外，管道成本也降低了，因为单一进水口就是通常的标准配置。

逆流式冷却塔紧凑的百叶能避免阳光照到集水盆，减少了藻类生长。逆流式冷却塔还可以从塔的所有侧面方便地进入检修。湿润的表面都封闭起来，便于冬季运行和避免环境因素影响。此外，它还配备耐腐蚀的喷淋系统。

能耗低

抽风风式逆流设备由于其风扇能耗比离心式风扇逆流单元少，将能耗降至最低。节能效果显著，不浪费一度电。

卓越的水管理

为减少同类逆流式设计中常有的溅出现象，我们引入了业内创新设计：三重流程进水口百叶。它不但能节水，而且能改善冬季运行性能。

底座面积小

抽风式逆流型设计，使得底座面积小于横流型冷却塔的面积。而且通常由于冷却塔尺寸小，使用的钢也少，重减少后需要的支撑结构也少。

低噪音

出厂时标配低噪音风扇，适合多数对噪音敏感的环境。

无以伦比的可靠性

重型结构、高性能的设计以及我们五年的机械质保确保了对多种水量和温度的持续、全面冷却需求。

易于维护

一直努力解决逆流式冷却塔维护上的老大难问题。我们的冷却塔提供较大的检修门和其他特点，简化维护。

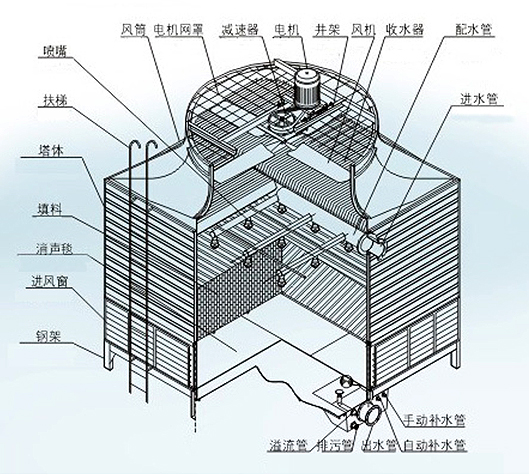

抽风装置



舒缓进风口风筒 确保气体通过风筒时覆盖区域全面，气流平稳。

高效风扇 宽幅叶片设计令其可以在低转速下发挥最大效能。

新的喷嘴设计，无需依靠对齐即可全面覆盖。

风扇马达 1.15 使用系数，可变扭矩，并特别为冷却塔应用作了专门绝缘处理以延长寿命。

可拆卸风扇护网 焊接重型标杆装配后热浸镀锌处理。

抽风装置包括结构支架，马达由马达制造商提供单独的质量保证。





配水系统



单一进水口和出水口，为您应用的正确连接而设计。

压力式喷淋配水系统，自动平衡调节，为各种流速而设计。

聚丙烯喷嘴，准确向填料区喷送水流。扣环式喷嘴更换方便，无需对齐。

热塑性 PVC 薄膜填料块状组装，易于取出和清洁，可用作走路的表面

业内首创的三重流程百叶和除水器，能将漂滴损失限制在设计流速的较小范围。百叶“溅水”比同类逆流式设计通常产生的溅水少。

结构



逆流式造型提供全封闭的填料设计，避免了结冰。

钢结构 G600（美国标准 G-235），重型镀锌钢结构标准。

工厂组装确保安装毫无纰漏。可现场组装。

可方便地从冷却塔所有四个侧面进入，可接触到集水盆的任何位置。





高质量零部件



高效率轴式风扇 可调距风扇叶片可以在额定功率下发挥最大功效，发挥塔的最大性能。

风扇马达 TEFC 1.15 使用系数，竖直轴马达的设计符合冷却塔性能的各项规定，在潮湿操作环境下作了特殊的绝缘处理。





常见选配项目



机械检修门平台 - 钢结构钢栅格附着并支撑于塔上。 控制系统 从标准风扇启动器，切断开关到用于连接您建筑或处理系统的可编程逻辑控制器，一应俱全。 变速传动装置 - 提供用于温度控制、能耗管理、噪音控制和机械设备寿命管理的终端。 固态水位控制组件 - 电磁阀补给水器可监控水盆水位。构件包括补水器，高低水位报警器，断开装置及盆内电加热器的切断装置。

技术参考

型号 流量flow m3/h,37-32℃ 风机fan 进水口径 DN(mm) 出水口径 DN(mm) 运输重量 kg 运行重量 kg 外形尺寸mm L*W*H 基础尺寸mm A*B 功率kw 风机直径（mm）         FKN-41R1* 25 1.1 900 65 65 350 1100 1150*1150*2850 1350*1350 FKN-83R1* 50 1.5 900 80 80 575 1450 1480*1480*3150 1680*1680 FKN-125R1* 75 3.0 1200 100 100 800 2500 1896*1896*3150 2096*2096 FKN-166R1* 100 4.0 2200 125 125 900 3000 2250*2250*3450 2450*2450 FKN-250R1* 150 5.5 2200 125 125 1450 4400 3050*3050*3850 2780*2780 FKN-333R1* 200 5.5 2400 150 150 1830 4520 3050*3050*3850 3250*3250 FKN-416R2 250 4.0*2 1800*2 125*2 125*2 2900 7300 2580*5160*3450 2780*5360 FKN-500R2 300 5.5*2 2200*2 125*2 125*2 2950 8800 2580*5160*3450 2780*5360 FKN-666R2 400 5.5*2 2400*2 150*2 150*2 3660 9500 3050*6100*3850 3250*6300 FKN-833R2 500 7.5*2 2800*2 150*2 150*2 4900 12300 3050*6100*4350 3250*6300 FKN-1000R3 600 5.5*3 2400*3 150*3 150*3 5490 13800 3050*9150*3850 3250*9350 FKN-1333R4 800 5.5*4 2400*4 150*4 150*4 8800 21000 3050*12200*3850 3250*12400 FKN-1666R5 1000 5.5*5 2400*5 150*5 150*5 10500 25500 3050*15250*3850 3250*15450
